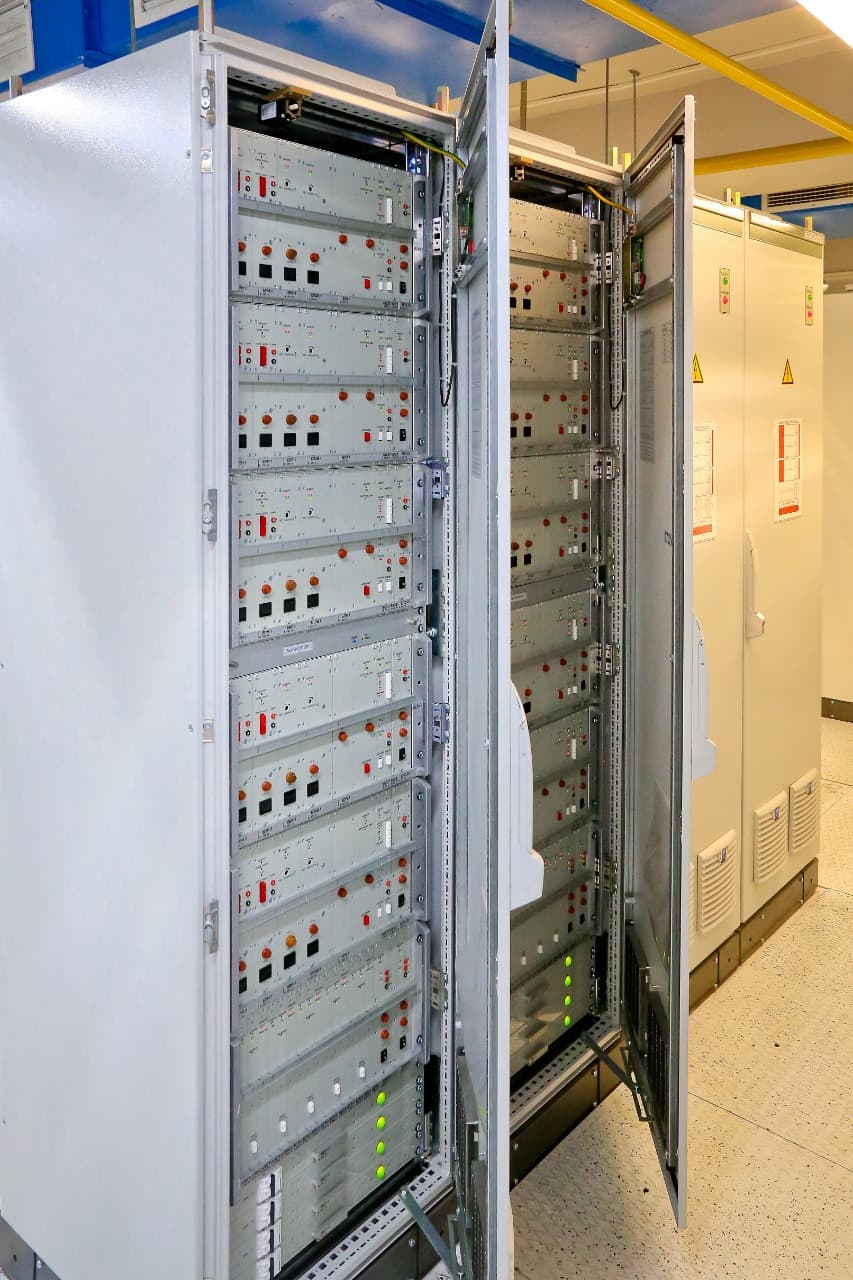

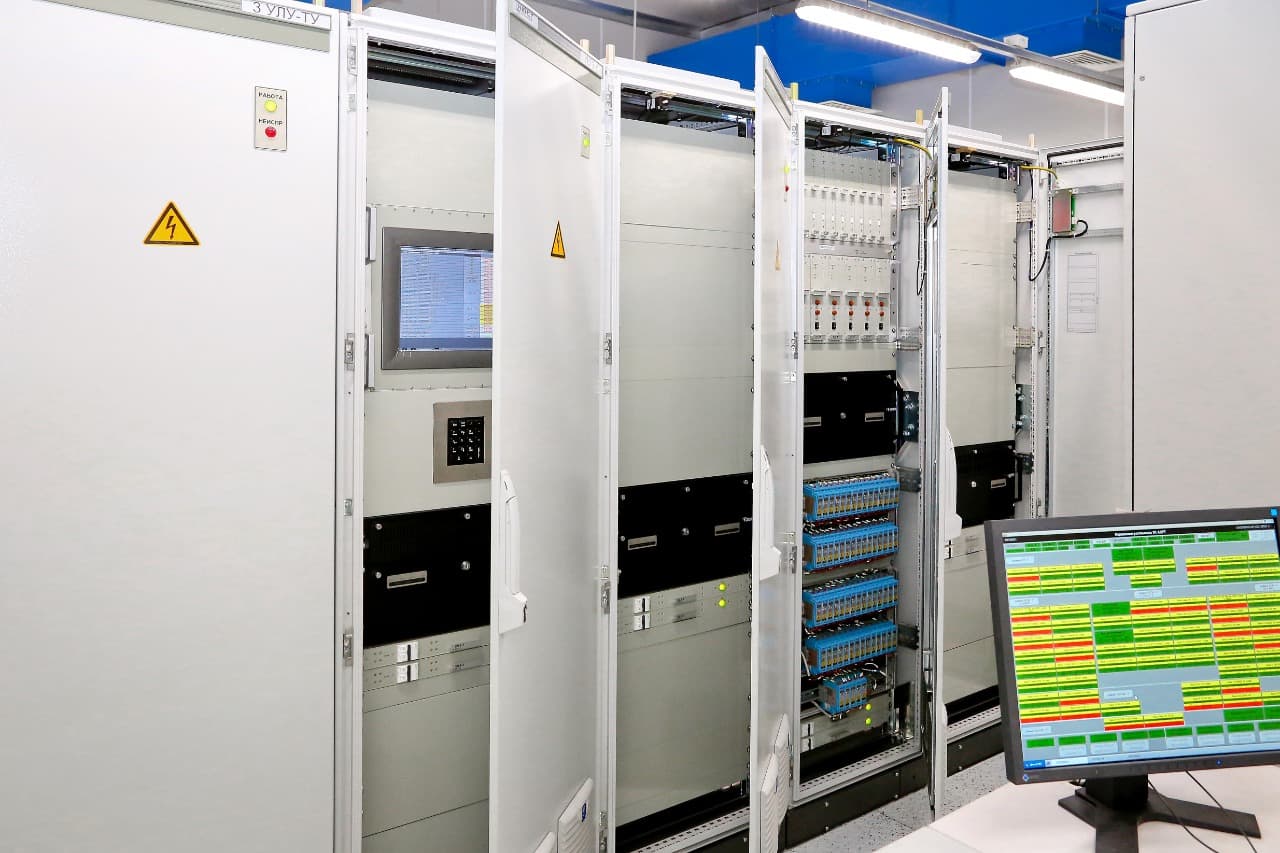

Стойки и оборудование аппаратуры подсистемы аварийной защиты реакторной установки по технологическим параметрам (АЗРТ)
Подсистема АЗРТ предназначена для сбора, функциональной и логической обработки сигналов датчиков технологических параметров реакторной установки, формирования управляющих сигналов, инициирующих работу других систем, и вывода информации о параметрах технологического процесса.
В состав аппаратуры 1-го комплекта подсистемы АЗРТ входят:
- три стойки УППТ для приёма сигналов датчиков технологических параметров и преобразования их в цифровой код;
- три стойки УАЗТ для приёма цифровой информации от трёх стоек УППТ, формирования управляющего сигнала "АЗ-Т» (аварийная защита по технологическим параметрам) и вывода информации о технологических параметрах;
- три стойки УБСМТ для приёма цифровой информации от трёх стоек УППТ, формирования управляющих сигналов "БСМ-Т" (быстрое снижение мощности по технологическим параметрам), "БСМ-Т по отключению или сбросу нагрузки ТГ (турбогенератора)", "БУСМ 1Т" и "БУСМ 2Т" (быстрое управляемое снижение мощности по технологическим параметрам) и вывода информации о технологических параметрах;
- одна стойка УВТЗ – для оперативного ввода-вывода защит по отдельным технологическим параметрам;
- одна стойка УИС-Т – для имитации сигналов датчиков технологических параметров при проверке аппаратуры.
Оборудование внекомплектной части КСКУЗ

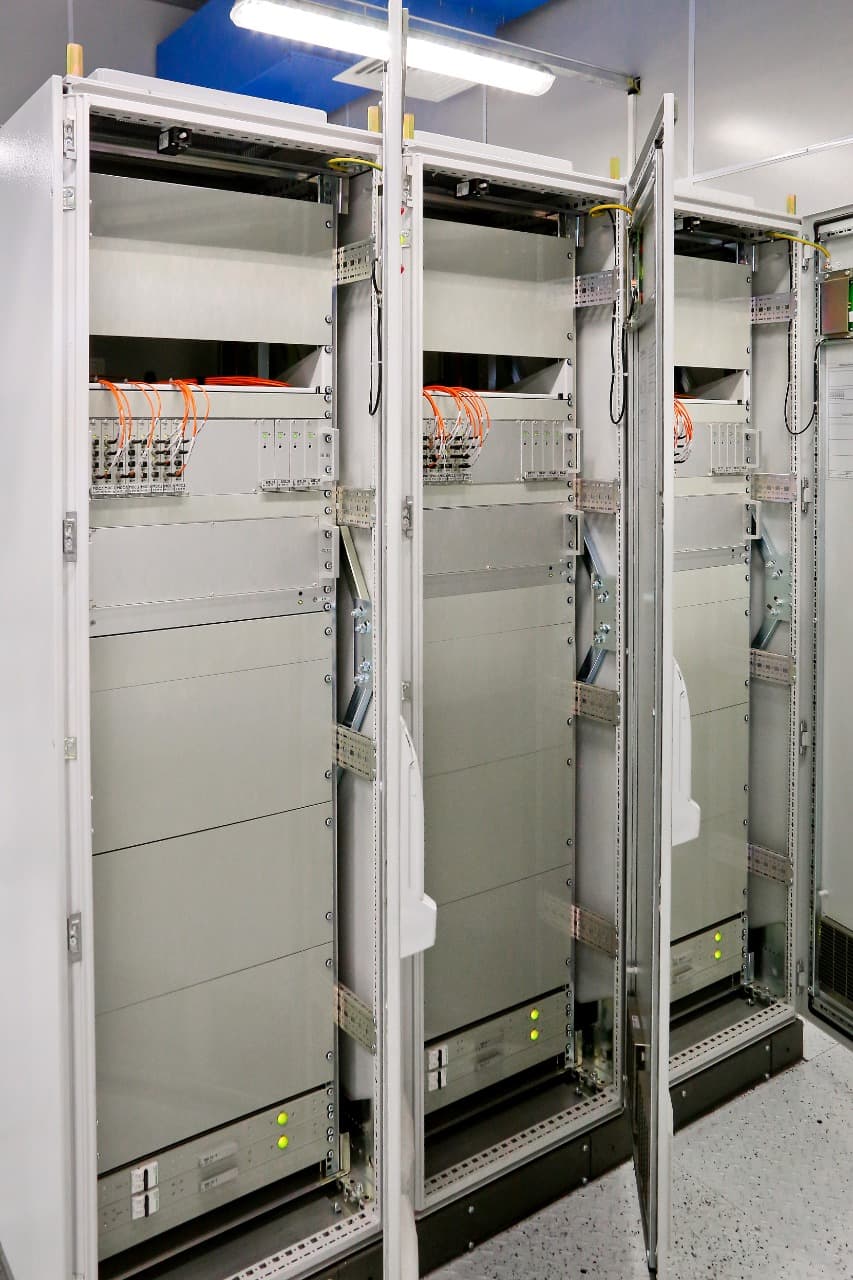

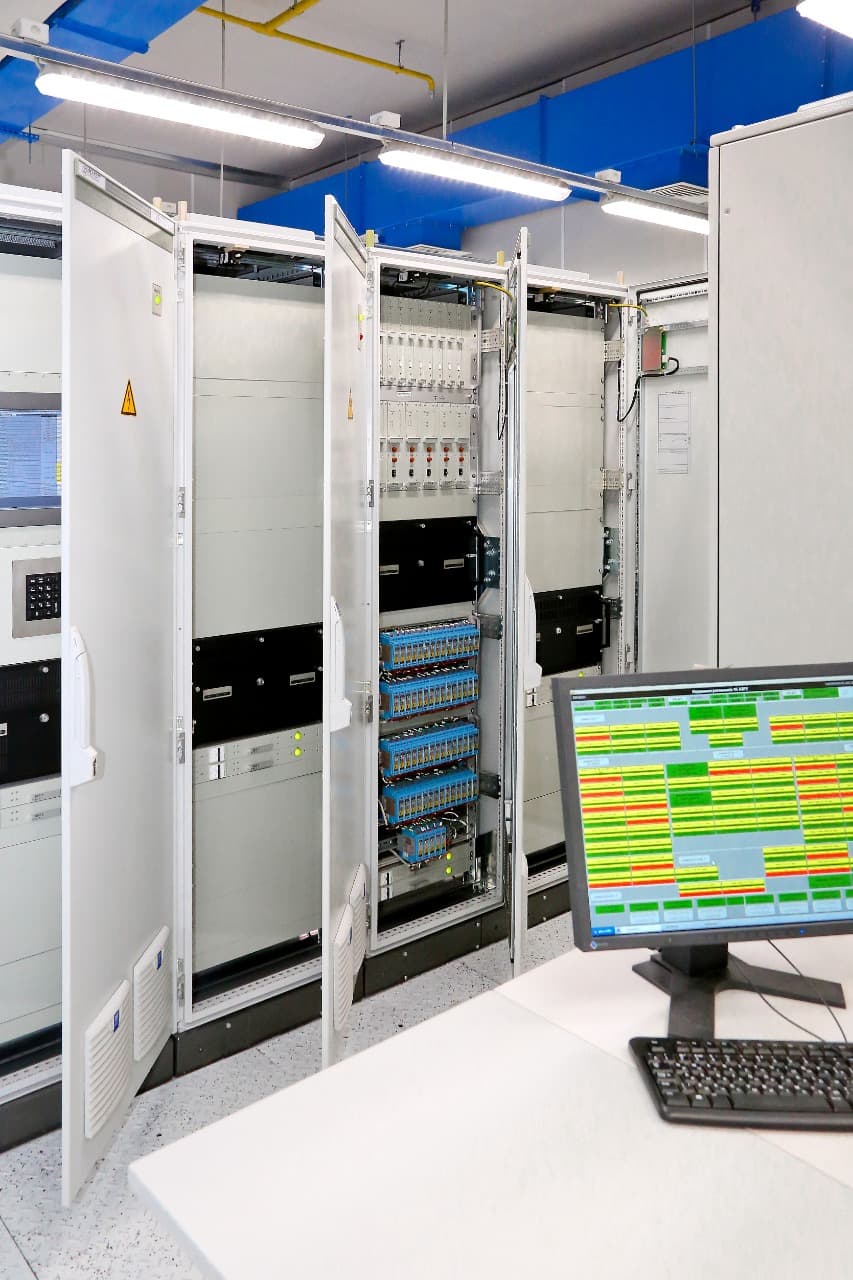

Комплекс стоек управления сервоприводами аварийной защиты (СП АЗ)
Комплекс стоек предназначен для управления несамотормозящимися сервоприводами АЗ с двигателем постоянного тока и с двумя муфтами:
- с электромагнитной муфтой, тормозящей вал двигателя в стояночном режиме;
- с муфтой останова, расцепляющей барабан сервопривода и стержень от кинематики двигателя в аварийном режиме.
В состав комплекса стоек входят:
- стойки СУСП-АЗ, формирующие напряжения питания элементов СП в режиме ручного дистанционного управления;
- стойки СПМО-АЗ, формирующие напряжения питания муфты останова.
Комплекс стоек управления сервоприводами быстрого снижения мощности (СП БСМ)
Комплекс стоек предназначен для управления не самотормозящимися сервоприводами с двигателем постоянного тока и с электромагнитной муфтой (ЭММ), тормозящей вал двигателя в стояночном режиме.
В состав аппаратуры входят:
- стойки СУСП-РР, формирующие напряжения питания элементов сервопривода стержней ручного регулирования (РР) в режиме ручного дистанционного управления с пульта оператора;
- стойки СУСП-АР, формирующие напряжения питания элементов сервоприводы стержней автоматического регулятора или перекомпенсации (ПК) в режимах ручного с пульта оператора или автоматического управления;
- стойки СУСП-УСП, формирующие напряжения питания элементов сервоприводов стержней УСП (укороченный стрежень поглотитель) в режимах ручного с пульта оператора управления и аварийного ввода по сигналам от реле аварийного ввода.
